WASM运行时的架构介绍-研究侧重点

WebAssembly(以下简称WASM)被用在浏览器、嵌入式、云计算等领域,它使用虚拟机字节码技术,因此能够在多平台运行无需重新编译。

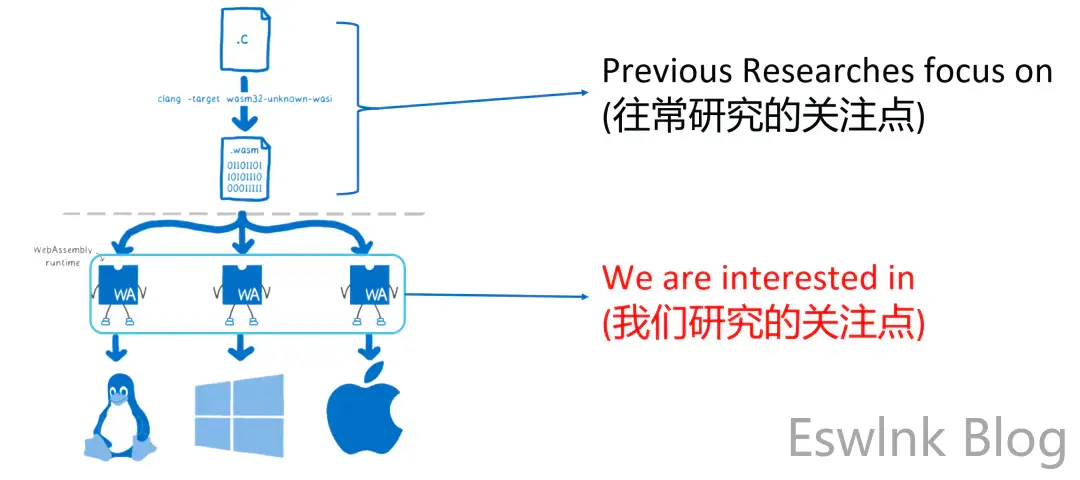

之前也有许多有关WebAssembly的议题出现在BlackHat大会上,经过分析,它们大多是针对程序编译为WASM以后,这个程序的行为、漏洞能否利用等方面进行的研究。

比如一个程序原本具有栈溢出,但是编译为WASM文件后运行,由于WASM的架构和运行方式,使得这个程序的栈溢出消失或者变得无法利用。

而我们的研究,则是侧重于如何挖掘WASM运行时的漏洞以及如何对WASM虚拟机方面的漏洞进行利用,并总结出通用的漏洞挖掘方向和利用思路。

WASM运行时的架构介绍-WASM运行时的体系结构

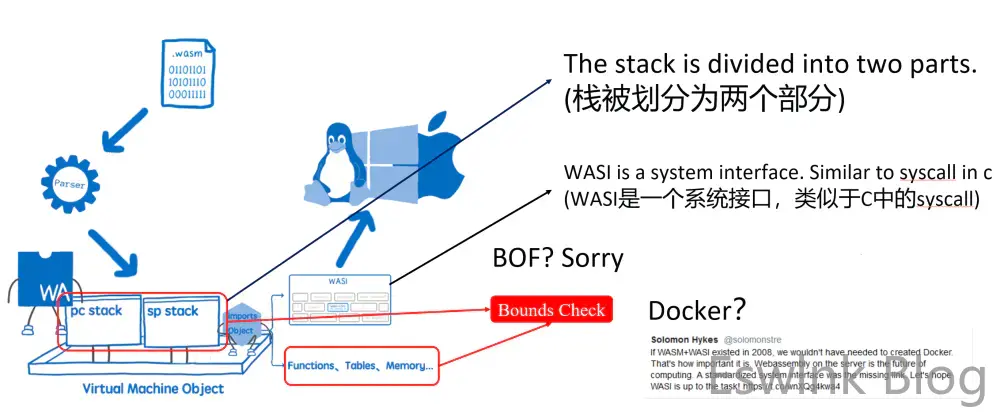

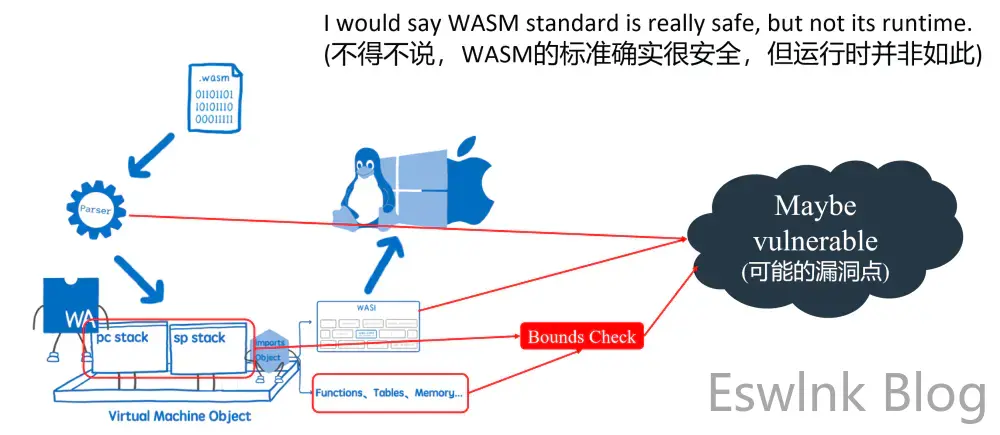

WebAssembly运行时的架构标准如图,首先通过  parser  对wasm文件进行解析,将它们解析为一个虚拟机实例,虚拟机用于两种堆栈,一个是  pc堆栈  ,用于存储跟wasm虚拟机控制流有关的指令结构体或者函数指针等;另一个是  sp堆栈  ,用于存储wasm程序中使用到的数据,比如变量、常量等。

 pc堆栈  是在  parser 阶段就确定好了的,指令运行时,所有的数据访问操作都只发生在  sp堆栈  和其他一些存储区。因此,传统的c语言溢出程序编译为wasm后,发生的溢出只影响了  sp堆栈  中的数据,程序流程不受影响,所有的指令访存的操作在虚拟机中的实现代码中都会进行边界检查。

functions、tables、memories等对象可以通过import节进行导入,WASM虚拟机会解析  import  节并导入相关的对象,WASI是系统功能接口,类似于C语言下的  syscall  ,里面提供了一些操作系统的函数,比如  read/write  等,WASI也是通过  import  节进行导入的,虚拟机在解析节的时候会根据  import  表导入对应的  WASI  函数,WASI函数不同的WASM虚拟机有不同的实现,都会有权限限制,比如  open  等只能限制访问设定好的目录等。

WASM轻量化的虚拟机,并且还有WASI的加持,因此它能够当作容器,  Docker  的作者也曾经开玩笑说如果WASI早点出现,  docker  也许不会存在,这也说明了WASM+WASI具有较好的前途。


WASM运行时的架构介绍-WASM运行时的漏洞

通过分析,我们确定了三处最有可能出现的地方,第一个是  Parser  解析模块,这里主要是在解析  WASM  文件时可能会出现一些漏洞,对于这方面,AFL等现有工具非常适合对文件结构进行  Fuzz  ;第二个是  WASI  接口函数,第三个则是字节码实现方面的边界检查器可能出现漏洞

WASM Fuzz 工具开发

我们针对上面三处可能出现漏洞的地方,设计了一款专门的  Fuzz  工具。现有的  Fuzz  工具不能很好的测试  WASI  和字节码实现方面的漏洞,因为这两方面的样本在构造时需要考虑上下文关系,比如一个字节码  i32.store ,这个指令是操作内存的,前提是必须要有一个  memory  的  section  存在,如果没有,则  i32.store  总是报没有  memory  对象存在,那么测试就不能深入下去;同理,对于  WASI  函数,首先需要构造一个  import  表将需要的函数导入,然后再使用字节码  call  去调用;这些上下文关系在现有的模糊测试中很难探测到。因此,我们需要自己开发  Fuzz  工具,将上下文考虑进去。

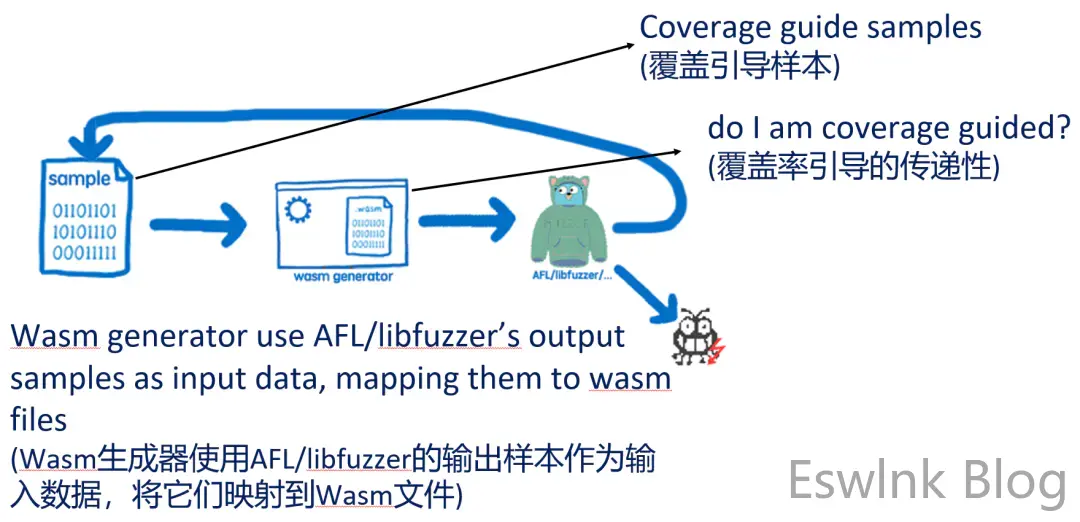

实际上,我们是设计了一个  WASM  生成器,它从测试器生成的样本中读入数据,然后生成对应的wasm文件,可以说,每一个独立的样本都有一个与之对应的wasm文件,这是一种映射关系,那么当样本稍微改变以后,对应的wasm文件也会改变,因此生成的wasm文件具有覆盖率引导性。覆盖率引导的模糊测试是当今流行的高效测试方法,那么我们有了覆盖率引导的wasm文件样本后,测试也会高效。

WASM Fuzz 工具开发-WASM生成器/结构

我们是如何实现生成器的呢?我们分为三个方面,首先来看如何生成WASM文件。

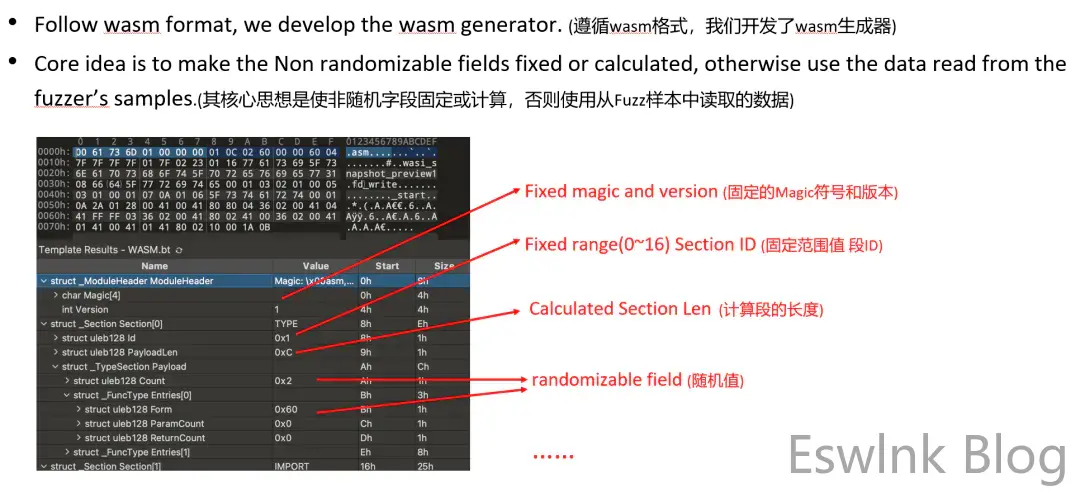

我们将WASM文件抽象为一个类,那么它由N个  section  组成,每种不同的  section  中由各自的数据结构,结构中,有些字段可以随意的改变,有些字段只能是区间范围值,有些则是固定值。

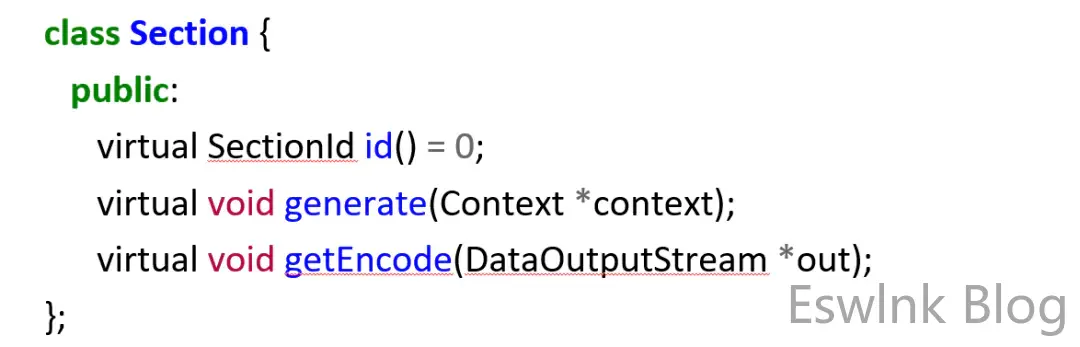

我们将这些规则写到生成器中,用于限定数据的生成。为了便于实现,我们抽象出  Section  类,对于每种不同类型的  Section  ,我们实现不同的  Section  子类来处理各自的字段限定情况。其中  generate  函数用于生成当前  Section  对象中的数据,这个过程,它会从样本中读入数据,并根据数据的值来做不同的数据生成。 getEncode  函数用于将当前  Section  对象输出为  WASM  文件中的  Section  结构。

为了说明数据是如何生成的,下面举一个例子。

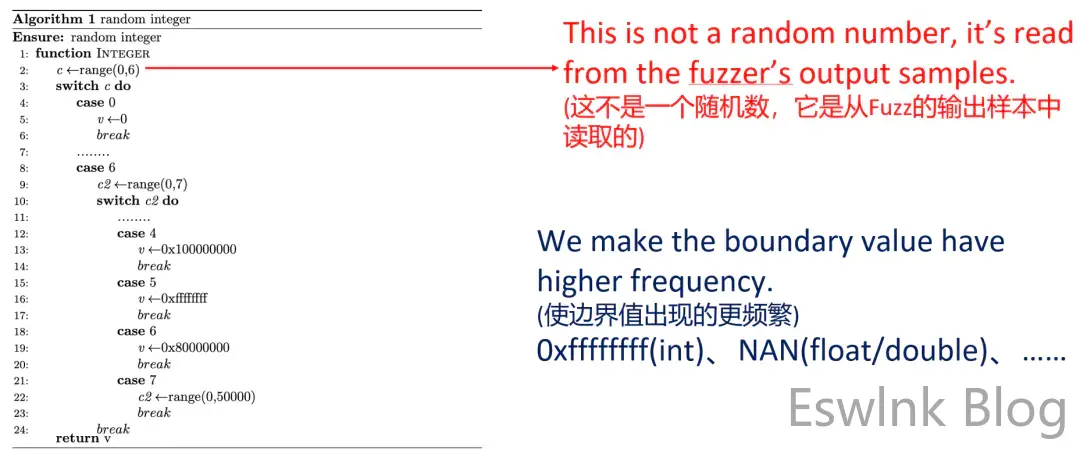

比如我们要生成一个整数,我们使用一个策略化的方面,首先,我们从  sample  文件中读入一个数据,并转化为整数,在这里用到了  range(0,6)  ,它是读入了一个整数,然后将整数进行了求余得到的区间数,根据这个数,我们返回不同的数据,比如是7的时候,我们通过  range(0,50000)  读入整数并计算一个区间数,是5的时候,返回一个边界值  0xffffffff  等。因为所有的数据跟样本都具有对应性,因此是覆盖率引导的。

WASM Fuzz 工具开发-WASM生成器/字节码

接下来,我将要介绍如何对字节码进行  Fuzz

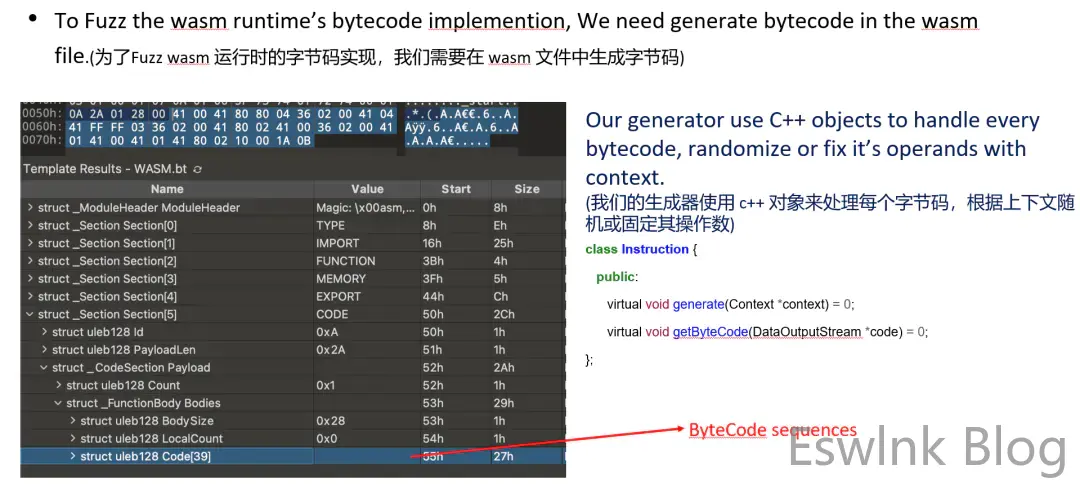

我们根据  WASM  标准文档,提取所有的字节码,对于每一个不同类型的字节码,我们都实现一个对应的  Instruction  子类用来限定它们的一些参数,如图代码,  generate  函数用于生成当前对象中的数据,其中  Context  类用于保存上下文,比如某个字节码会影响上下文,那么我们在  generate  中数据生成好时,就把上下文数据更新到  context  对象中去,以后供其他指令生成使用;  getBytecode  函数用于将字节码对象输出为  WASM  文件中字节码的结构数据。

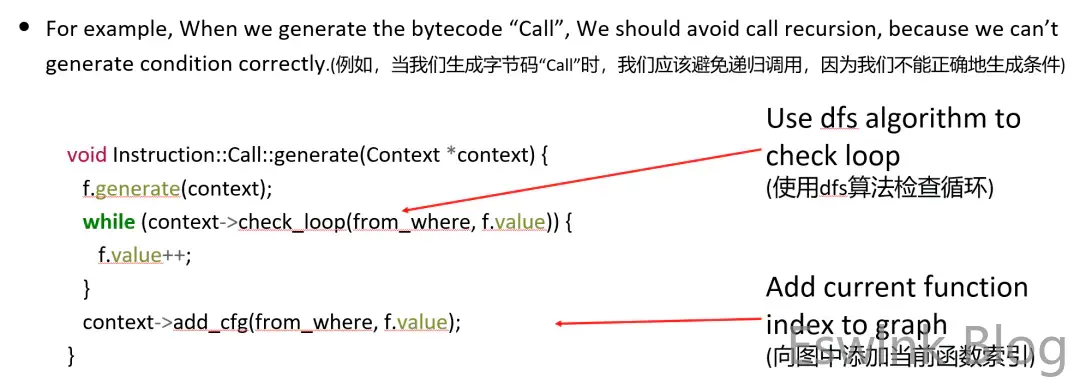

下面说明如何限定一个字节码的数据生成行为,比如字节码  Call  ,在  generate  的实现如下,我们想要避免  call self  这类的指令生成,因为这是递归调用,而在  Fuzz  中往往很难生成递归的退出条件,如果有  call self  出现,会导致虚拟机进入死循环,那么也就不能更好的测试这个语句后方的代码。

因此我们直接将这种情况剔除,我们记录  call  的起点函数和目标函数,将它们以点表示放置与矩阵中,每次  generate  时,我们使用  DFS  算法检查当前生成的样本  call f.value  是否会造成流程的死循环,如果是的话我们将  f.value  加1,直到不再死循环。

WASM Fuzz 工具开发-WASM生成器/WASI

接下来,介绍如何对WASI函数进行  Fuzz

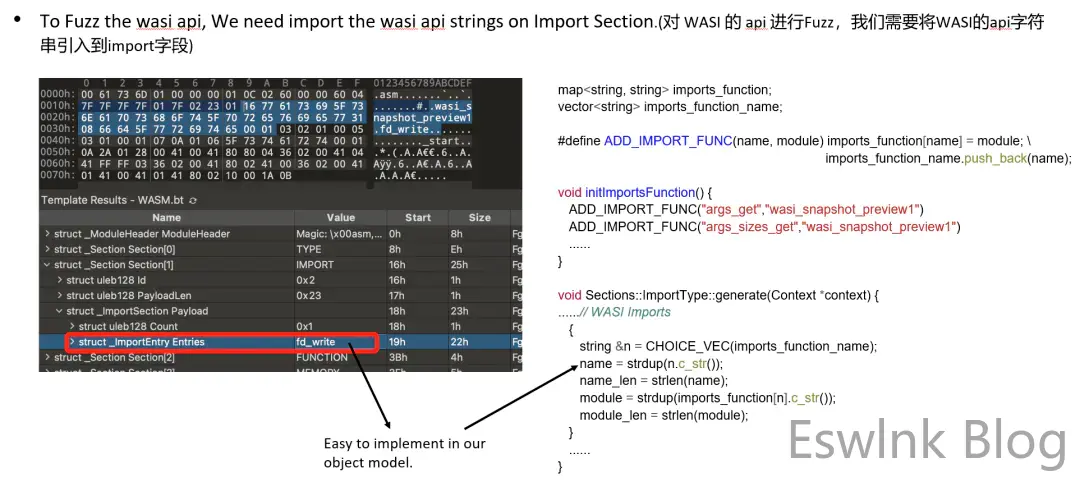

由于  WASI  是通过  import section  导入的,因此我们在生成器的  ImportSection  类中进行实现,首先我们有一个初始函数  initImportsFunction  ,在这里,我们提前把所有的  WASI  函数名字符串添加到列表中,作为一个候选列表。

在  ImportSection  的数据生成函数  generate  中,我们根据从样本中读入的区间整数,从候选列表中选择一个函数名字符串,将其作为  import  节中的name字段。

这种候选列表数据生成方式,减少了  Fuzz  工具探索固定字符串的无用功。


字节码中,由于call会随机生成目标函数的下标,因此我们导入的、  WASI  函数会被调用到,从而能够进行测试。

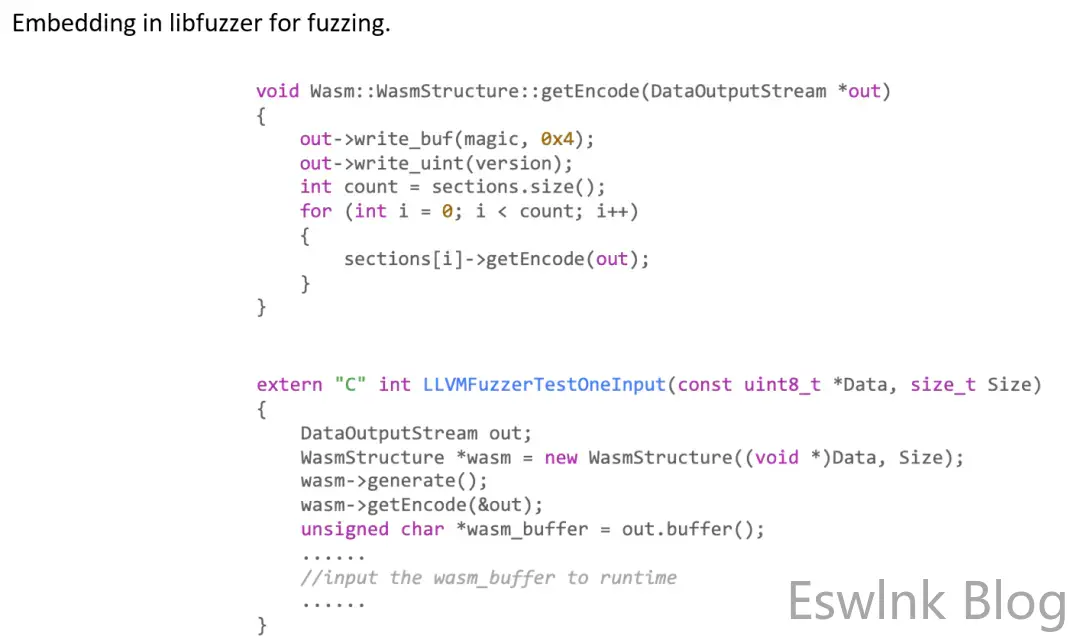

下面展示这个生成器是怎么使用的,如图,通过  new WasmStructure(Data,Size)  将原始的样本数据映射为  WASM  文件数据,然后输出,并喂给目标程序进行测试。

漏洞分析及利用-CVE-2022-28990

接下来将要介绍我们发现的漏洞以及漏洞的巧妙利用手法。

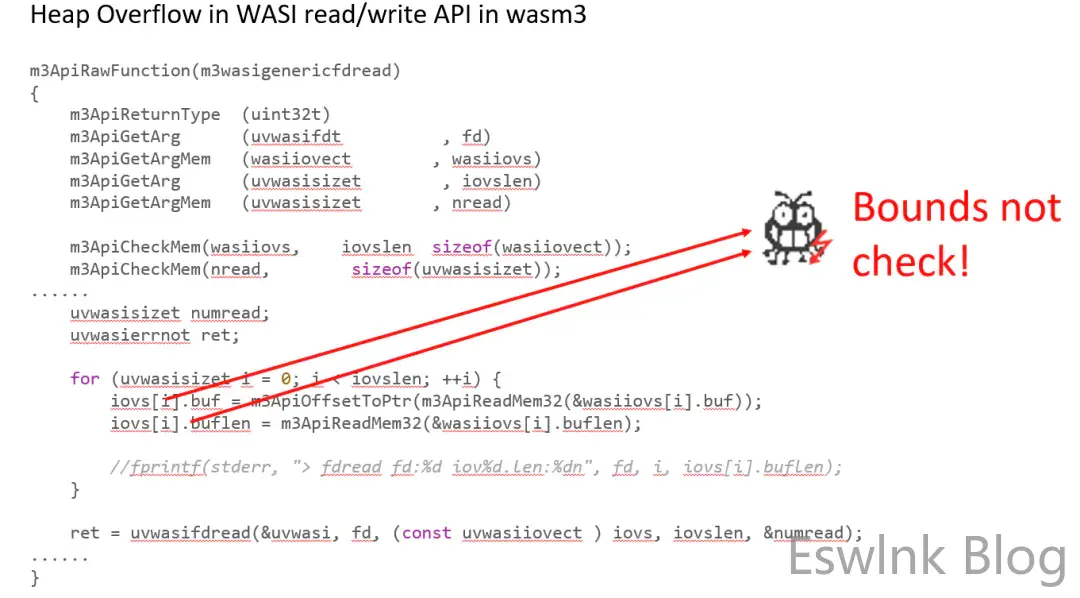

首先是  CVE-2022-28990  ,这是  wasm3  这款解释器的漏洞。如图,  buf  和  buflen  直接从参数中的  wasiiovs  中转化的,这个参数在底层是一个整数,代表数据位于  memory  对象中的偏移。因此这里代码实际上就是直接从  memory  中读取对应的数据并通过转化赋值给  buf  和  buflen  ,它们没有做任何的边界检查。于是,接下来对  buf  进行读取时能够进行溢出,这是一个堆溢出。


漏洞分析及利用-POC CVE-2022-28990

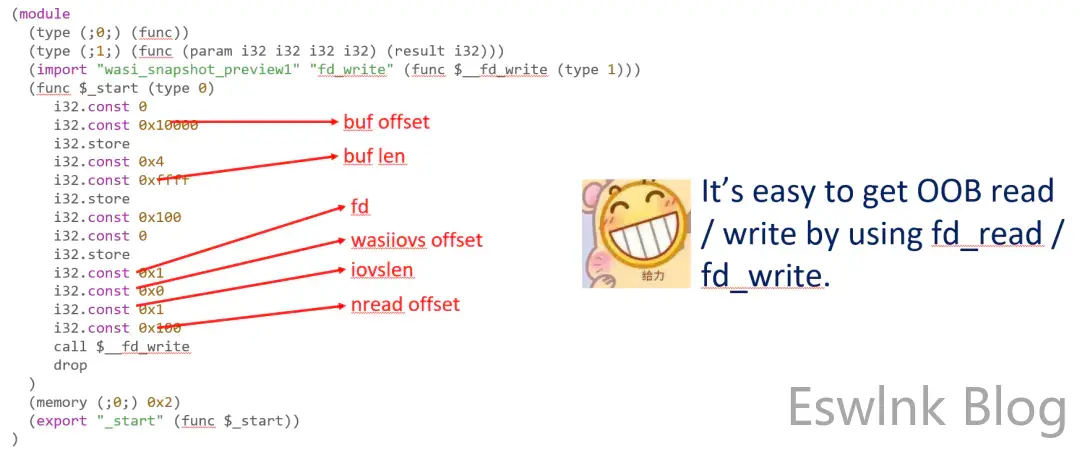

具体的POC如下,首先通过  i32.store  布置好  memory  中的数据,然后调用  fd_write  ,可以看到,我们布置的  memory  中,  wasiiovs offset  为0x10000,那么在实现函数中,转为指针就是  &memory + 0x10000  。


漏洞分析及利用-EXP CVE-2022-28990

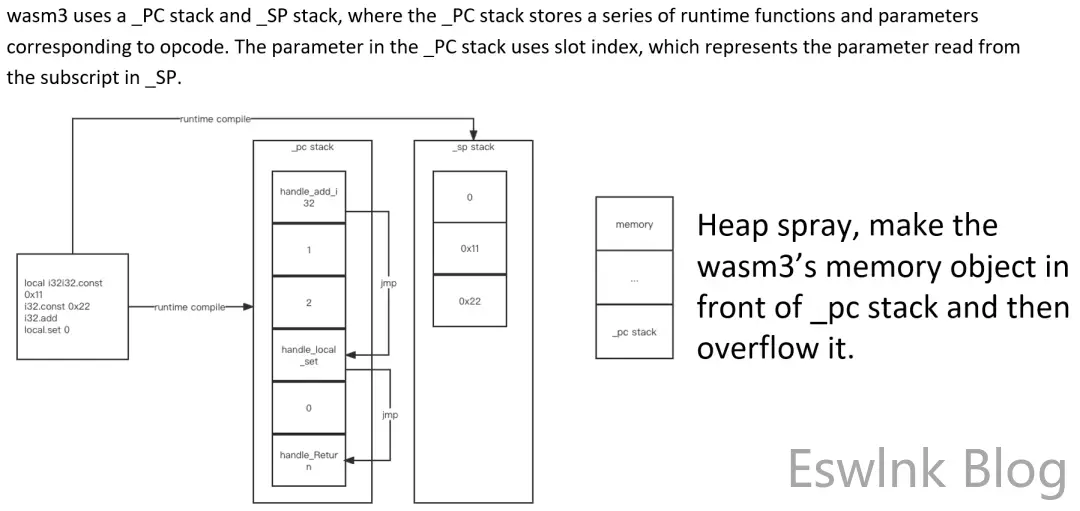

漏洞利用之前,我还需要介绍一下  wasm3  解释器的具体架构实现,wasm3的  pc stack  中,存储的是指令的实现函数,每一条指令,都有一个底层的实现函数,这些实现函数的地址被保存到  pc stack  中,对于每一个参数,它们存储在  sp stack  中,  pc stack  中存储的是参数数据在  sp stack  中的下标,这里也叫做  slot  。

要想控制虚拟机的程序流,我们想要劫持  pc stack  ,因此,通过  Heap Spray  布置内存布局,让  pc stack  位于  memory  的后方,这样我们就可以溢出到  pc stack  了,然后可以布置下一些  gadgets  完成代码执行。

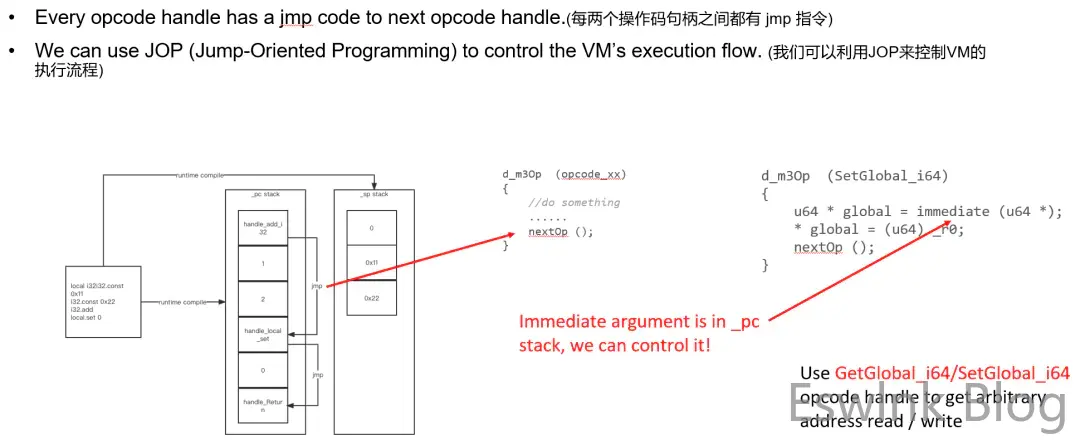

gadgets比较难找,有时候找不到合适的,这里介绍一种方法,利用  global.get  和  global.set  的实现函数来完成任意地址读写。

如图,在  SetGlobal_i64  函数中,从  pc stack  中取了一个立即数并转化为指针,然后写入数据。当我们控制了  pc stack  中,我们就布置  SetGlobal_i64  和目标地址,就能够往目标地址处写数据了,同理使用  GetGlobal_i64  实现任意地址读。


漏洞分析及利用-EXP CVE-2022-28990 on Android

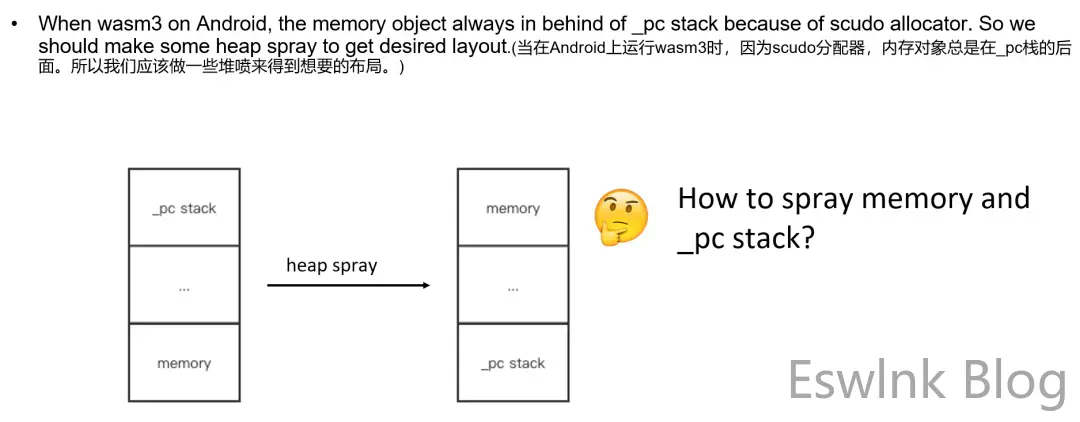

更难的挑战,如何在  Android  上成功利用,安卓使用了  scudo  分配器,通过调试发现  pc stack  的地址总是位于  memory  的前方,这意味着在  memory  中溢出不到  pc stack  了,得想办法进行堆布局,那么有什么办法呢?

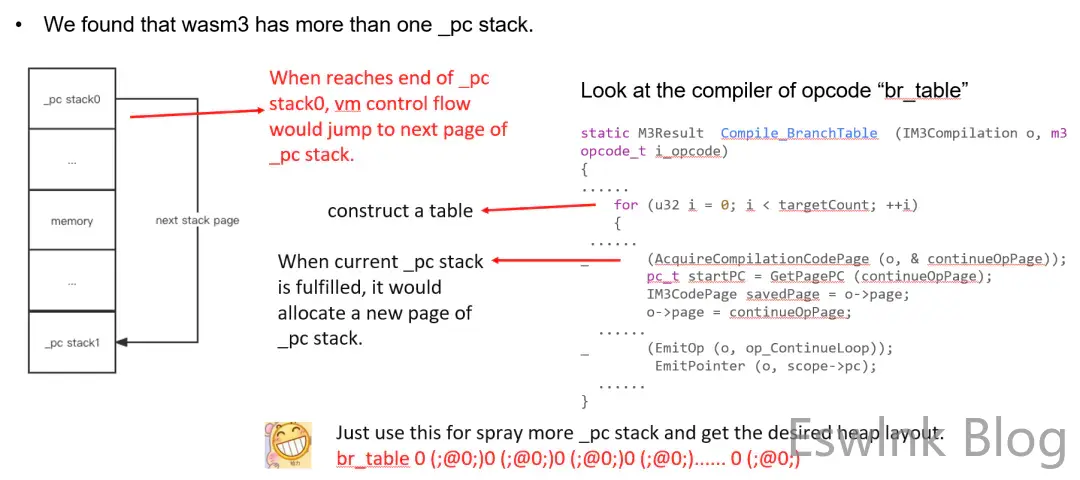

通过分析代码实现,我们发现  wasm3  使用了  PagePC  的概念,即用了多个  pc stack  ,当一个  pc stack  被填满以后,会申请一个新的  pc stack  ,所有这些  pc stack  通过尾部的  jmp  指令相互连接起来。我们发现在解析  br_table  指令时,只要参数够多,就能够填满  pc stack  ,那么我们通过这种方式来完成  pc stack  的堆喷。

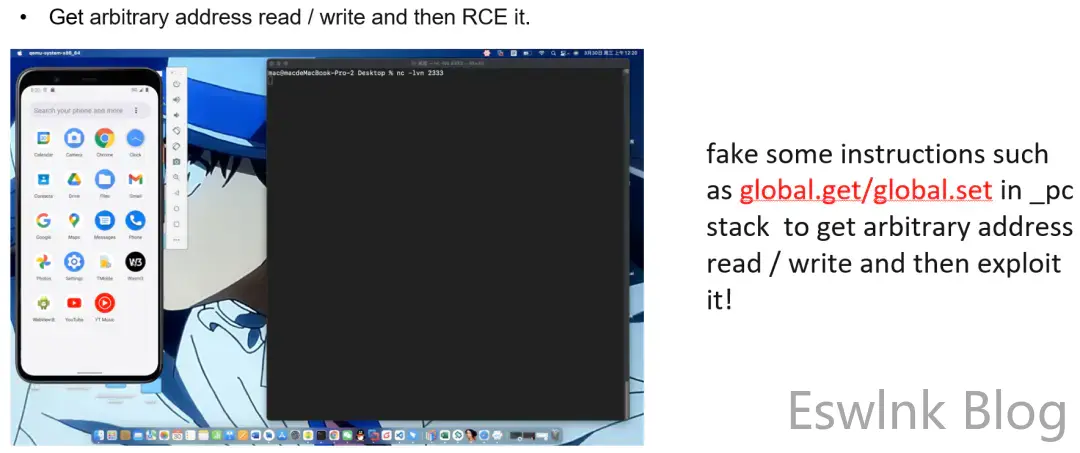

堆喷以后,我们布置好布局后就能够溢出到  pc stack  然后伪造好  SetGloabl  和  GetGlobal  完成任意地址读写。

漏洞分析及利用-CVE-2022-34529

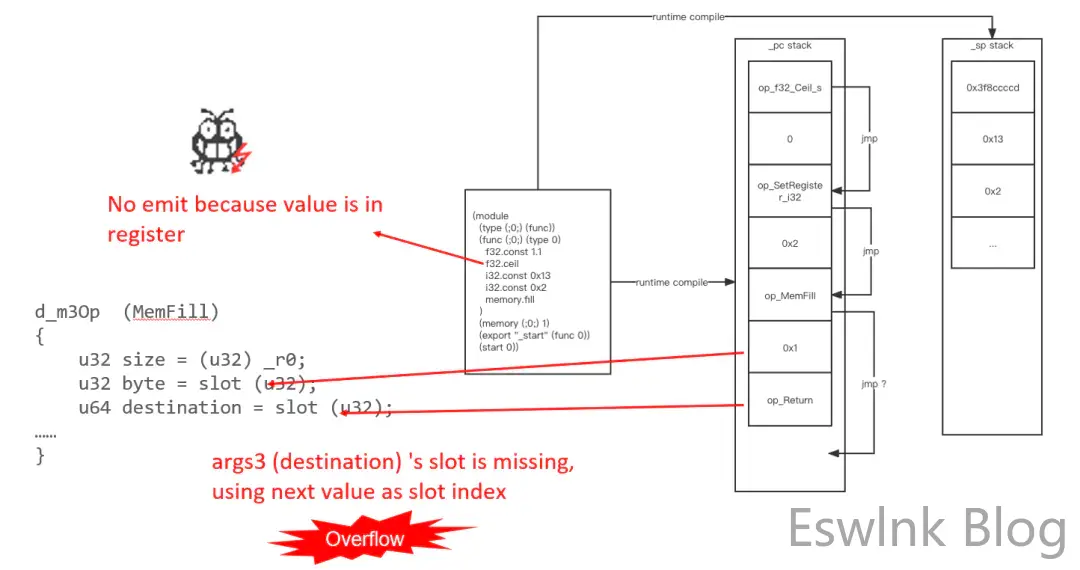

接下来介绍的漏洞是  CVE-2022-34529  ,  slot missing in bytecode  ,这也是  wasm3  解释器的一个漏洞,来看一下  mem.fill  指令的解析和实现函数,可以看到它需要3个参数,其中第一个参数位于  _r0  ,其它的则位于  slot  插槽。

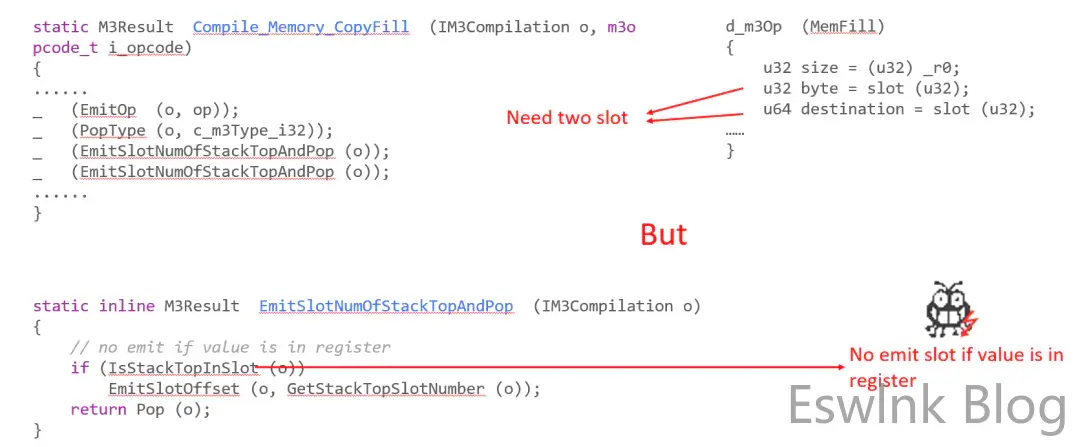

看一下  Compile_Memory_CopyFill  函数,在解析时,首先往  pc stack  中写入指令的函数地址,然后将第一个参数放入到  r0  寄存器,接下来会使用  EmitSlotNumOfStackTopAndPop  来生成第二、三个参数的插槽,深入到  EmitSlotNumOfStackTopAndPop  函数,可以看到如果当前栈顶顶数据位于寄存器中,那么就不会生成插槽。

该设计认为第一个参数在寄存器中,那么接下来的参数不可能在寄存器中,因为  r0  已经被占用。实际上,他忽略了  wasm3  还有另一个寄存器叫  fp0  ,用于存储浮点数据的。


那么如果数据中有一个位于浮点寄存器中,就不能生成这个插槽,但是  MemFill  实现中又要使用,这就导致了插槽缺失,后果是使用  pc stack  中的下一个数据作为插槽。

漏洞分析及利用-WasmEdge体系结构

由于下一个数据是其它指令的实现函数地址,并不是自由可控的,因此这个漏洞无法利用,只能导致段错位。

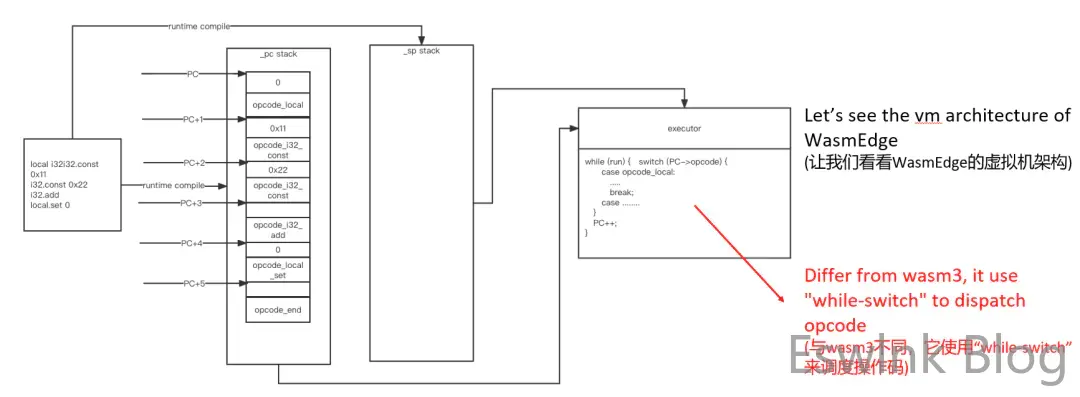

接下来,要介绍  WasmEdge  的漏洞利用,先来看一下  WasmEdge  的虚拟机架构实现

漏洞分析及利用-WasmEdge Br操作码分析

WasmEdge的实现与wasm3不一样,它的  pc stack  中存储的是  Instruction  结构体而不是实现函数的指针。它使用  while-switch  来对  opcode  进行调度。

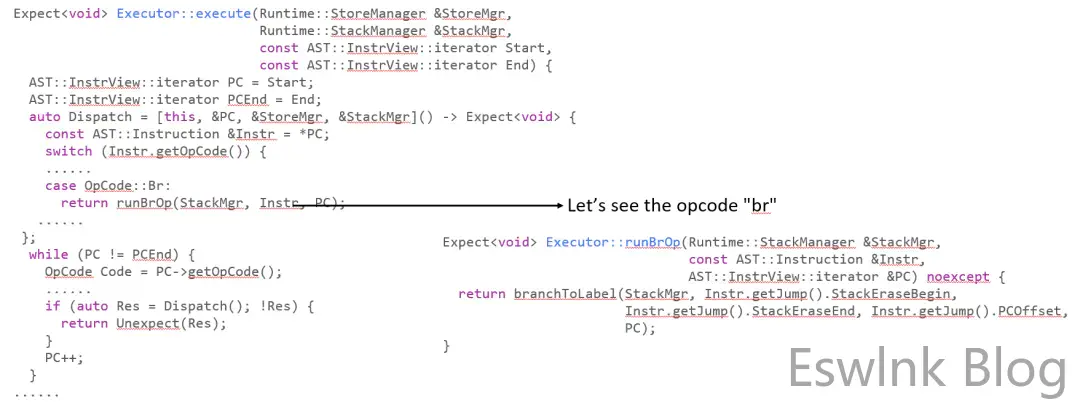

我们来关注一下  br  指令的调度函数,它调用了  branchToLabel  函数

漏洞分析及利用-WasmEdge Br操作码中的off by one

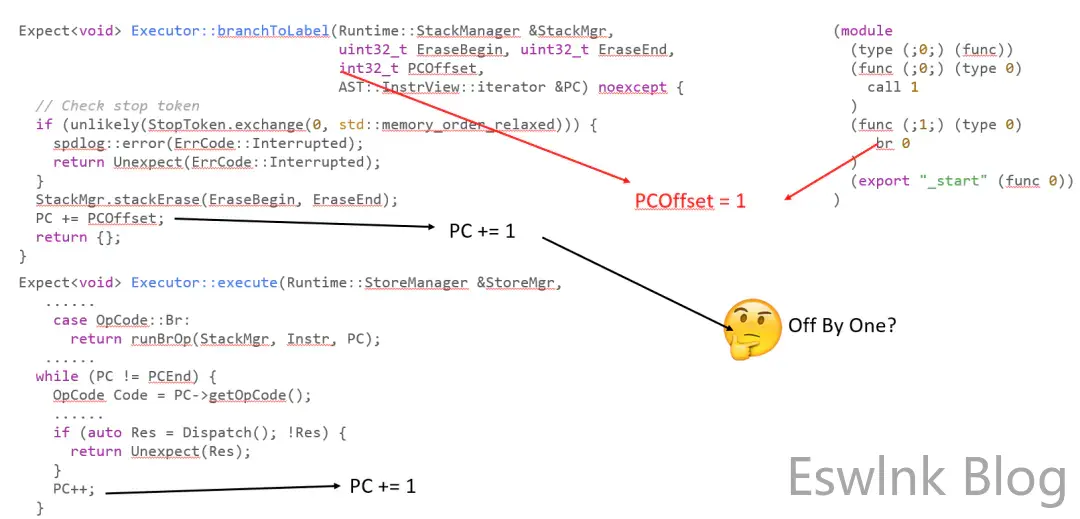

通过调试分析,PCOffset的值 = target – cur,那么,当  br 0  时,  PCOffset=1  ,于是给PC加上1,然后回到主  while-switch  时,结尾还有一个  PC++ ,相当于  br 0  直接给PC加上了2,而正常的逻辑应该是加上1,因此这相当于有一个  Off By One  漏洞

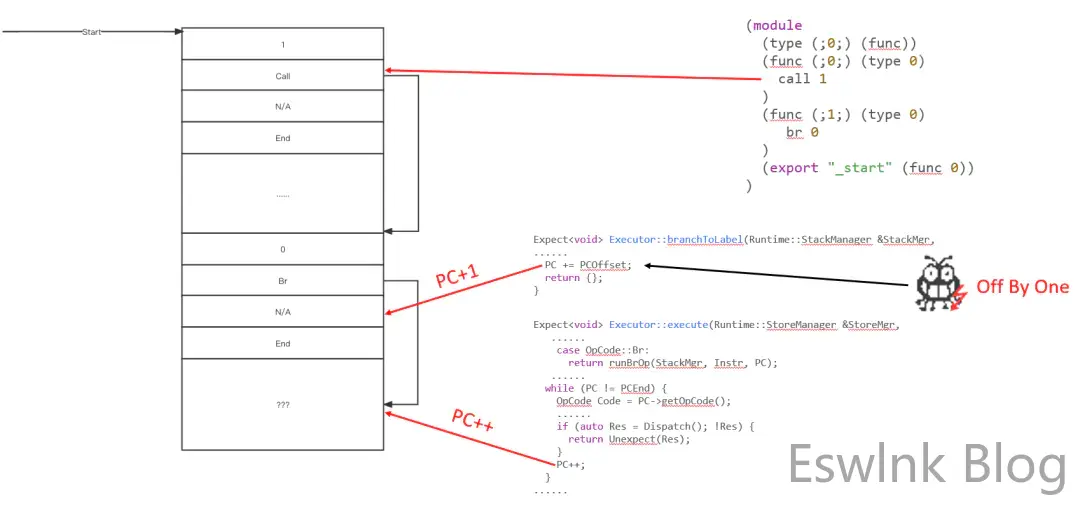

具体的PC变化过程如图:

那么,PC现在指向的是一个未知的区域。我们如果能够控制这个区域,就能够伪造  Instruction  结构体来完成一些操作。

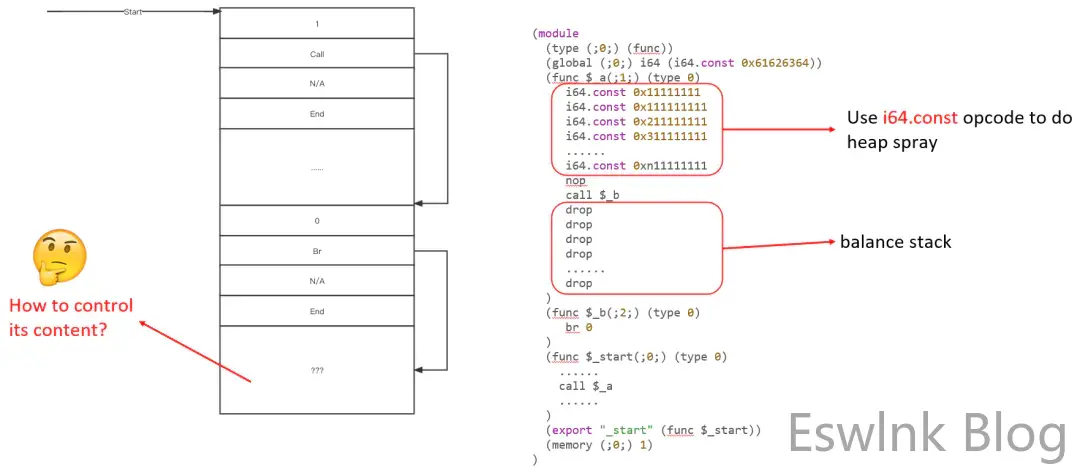

如何控制此处的内容?我们使用了  i64.const  指令,我们发现  i64.const  能够影响此处内存中的数据,同时,我们通过  drop  来平衡堆栈,否则过不了  wasm  虚拟机的前置安全检查。

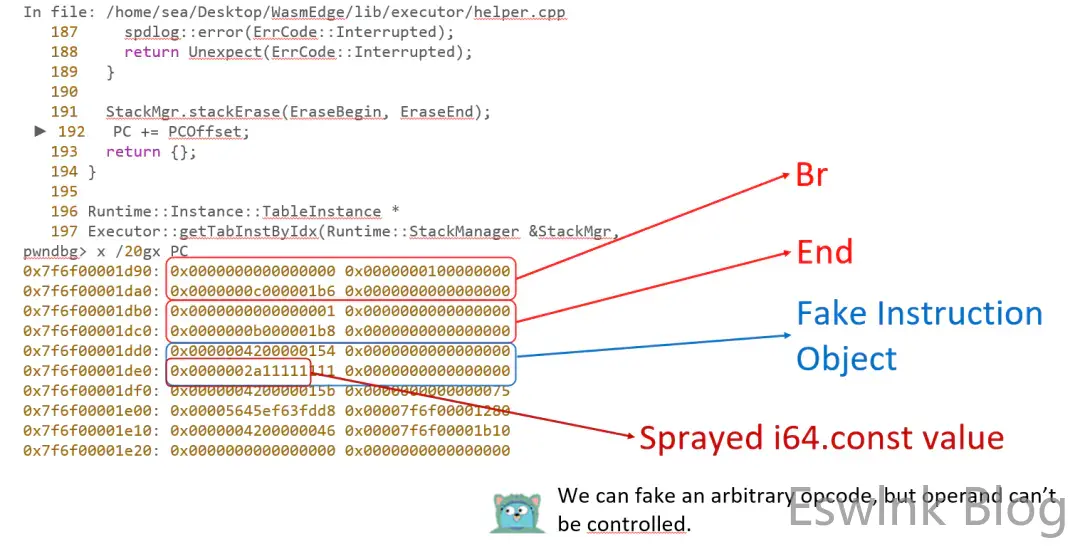

经过这一番操作过后,内存中数据如下:

可以看到内容能够被控制了,但是不是很自由的控制,后方其它内存仍然没有堆喷上。经过多次尝试也是一样。

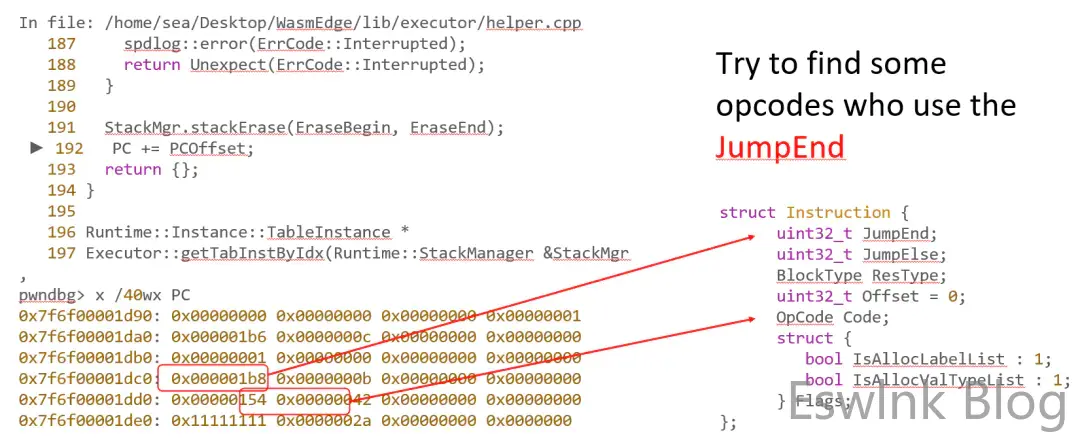

经过分析,发现一个方法,0x154对应了  Instruction  结构体中的  JumpEnd  ,那么我们找一下谁用到了这个字段。

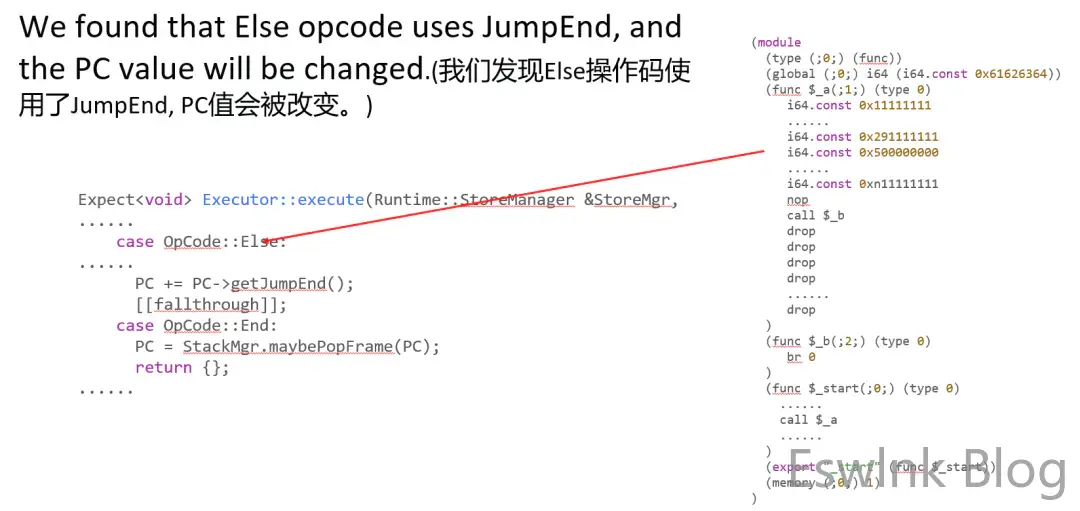

发现  Else  指令用到了,并且它能够将  PC  加上  JumpEnd  ,那么  PC  能够指向更后方的内存,经过调试分析,那里正好是  sp stack  ,  sp stack  是完全可控的,那么我们就能够在里面自由的布局多个假的  Instruction  完成想要的操作。

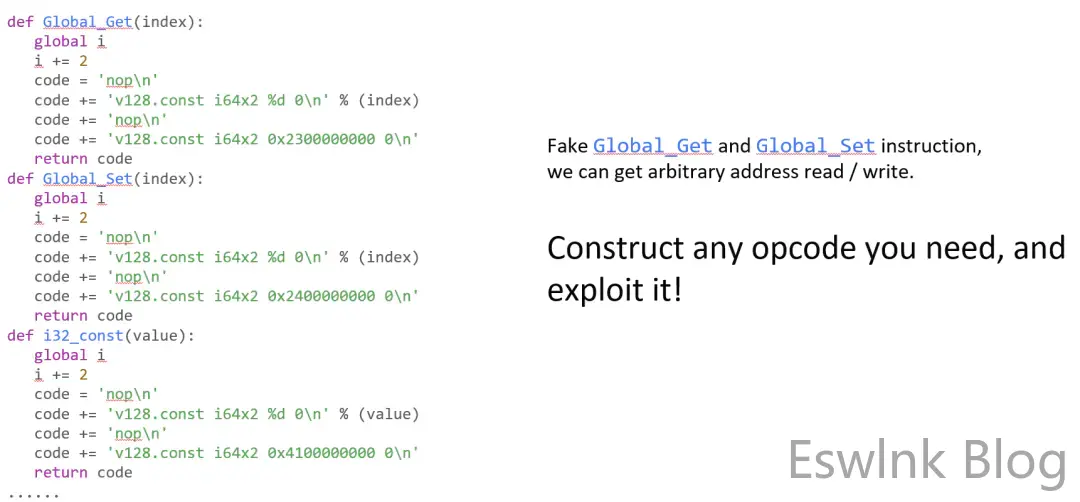

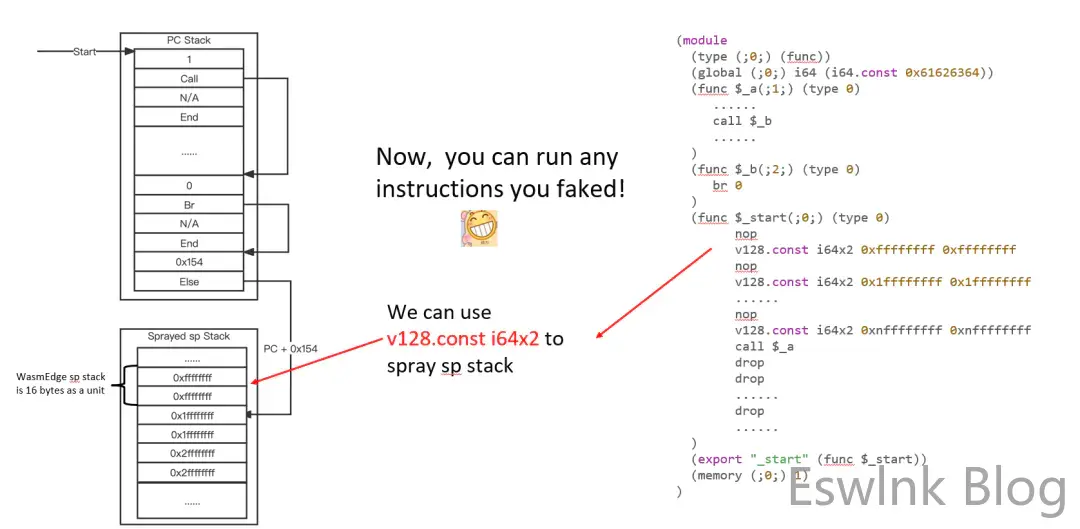

如图,通过  v128.const  来控制  sp stack  中的内容


有了这个,我们就能够伪造任意指令了,伪造  GlobalGet  和  GlobalSet  完成任意地址读写


总结

模糊测试工具的思路来源于Ha1vk师傅在做毕业论文时看到的一篇文章《FREEDOM: Engineering a State-of-the-Art DOM Fuzzer (ACM CSS 2020)》,它讲解了如何进行上下文相关的,具有语法结构的样本生成和Fuzz方法,他的思路非常巧妙。

在WASM的漏洞利用中,想办法控制  pc stack  ,找漏洞时,也往这方面找,看哪些地方可能会破坏pc stack。

使用i32.const、i64.const、v128.const等指令来布置内存中的内容。

伪造GlobalGet和GlobalSet来完成任意地址读写。
