OpenWrt提供了一个强大的网络部件，它能够实现 NAS，小型服务器，远程监控和智慧家庭。本人无意中从众多媒体玩家的视频中了解到了软路由，它的功能非常强大，上面有很多你不想要的功能，重点是软路由可以安装在各种设备上（各种盒子，虚拟机，笔记本，x86, Arm)，功能比一般的路由器都要强。

我也是按照大神们的步骤来练习的，第一次接触软路由的时候，在虚拟机上安装了 openWRT，分享给大家，作为参考。

openWRT是什么？
OpenWrt 可以被描述为一个嵌入式的 Linux 发行版。
简单来说，OpenWRT 是一款家用路由器的操作系统，路由器安装了它才能正常的工作。就像国内手机厂商基于开源的 Android 系统开发出各种 Rom一样。路由器厂商也可以基于 OpenWRT 这个平台，进行二次开发，增加更多丰富的功能和有厂商特色的路由器系统。

《百度百科》

准备工作

  1. VMware 16
  2. openWRT固件

openWrt固件可到官方自行下载，然后编译，也可下载 .img 镜像通过写盘的方式写入虚拟机， 还可以直接下载 vmware专用固件。一般大神编译好的固件都集成了常用插件，直接用就可以了。不会编译或者懒得自己动手的朋友推荐使用。

安装VMware

上面附件已提供 vmware 16 及 注册密钥，下载即用。 安装过程比较简单，此处不做演示。

安装openWRT

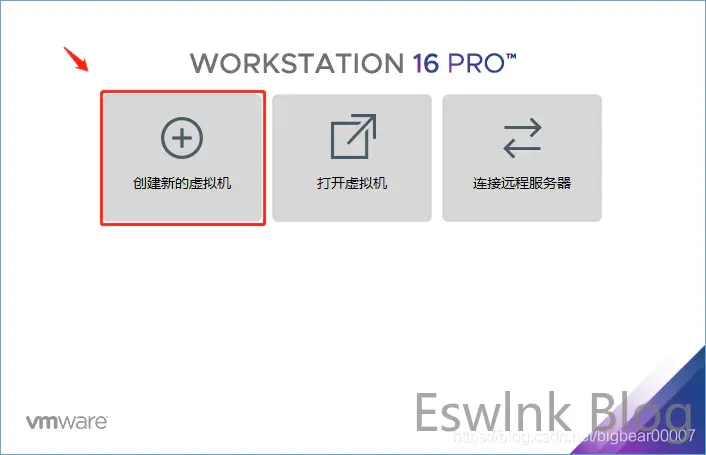

步骤1：新建一个虚拟机

在这里插入图片描述

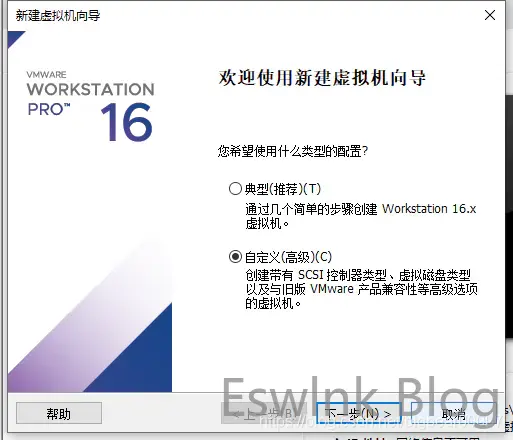

步骤2：选择 “自定义” 模式

在这里插入图片描述

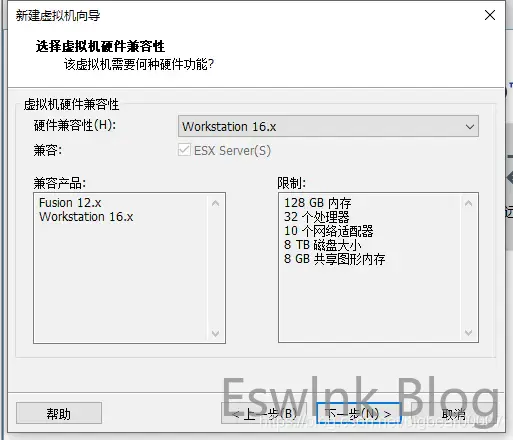

步骤3：使用 vmware16 默认兼容模式

在这里插入图片描述

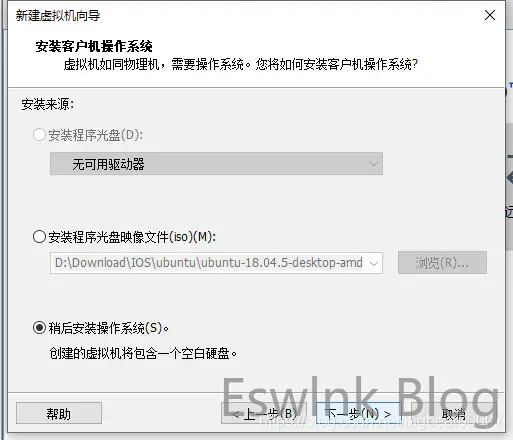

步骤4：配置虚拟机镜像（现在不需要选择镜像，等虚拟机配置好后再进行选择）

在这里插入图片描述

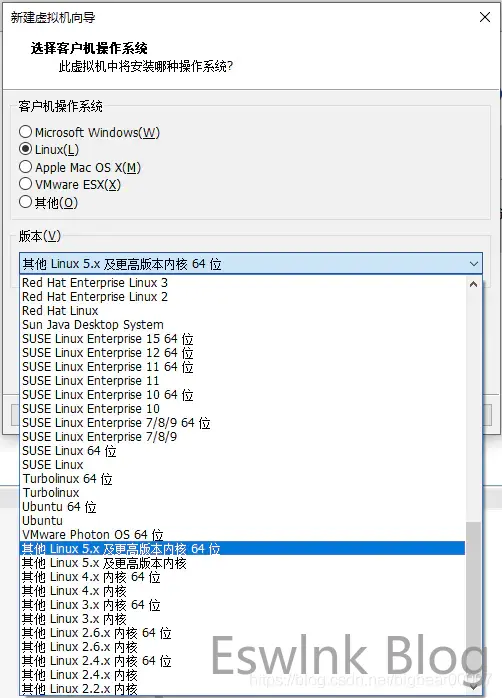

步骤5：系统选择（系统类型选择 Linux ，版本选择 Linux 5.x 64位）

在这里插入图片描述

步骤6：给虚拟机命名和设置存储位置（建议起个好名，容易识别，如：openWRT）

在这里插入图片描述

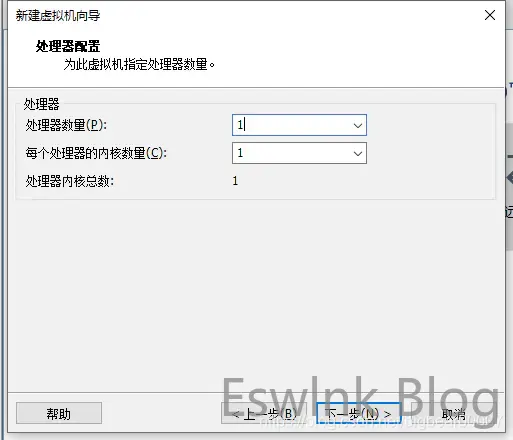

步骤7：处理器配置（处理器设置 1 即可）

在这里插入图片描述

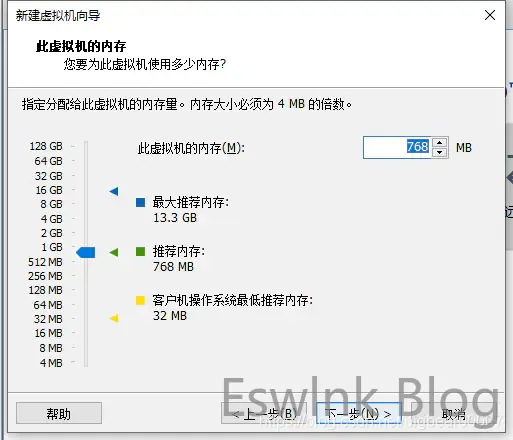

步骤8：内存设置（内存默认即可，如果你机器性能好，可多分配）

在这里插入图片描述

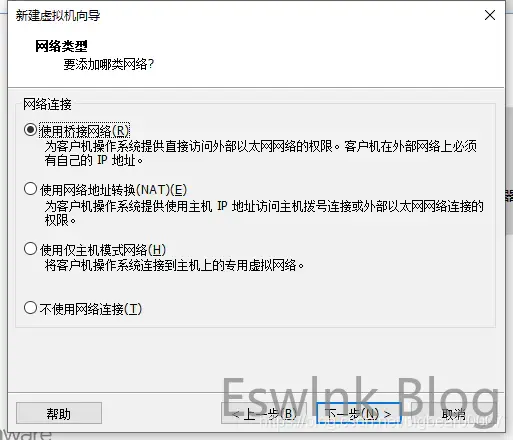

步骤9：网络设置（网络模式选择 桥接）

在这里插入图片描述

桥接模式
VMware桥接模式，也就是将虚拟机的虚拟网络适配器与主机的物理网络适配器进行交接，虚拟机中的虚拟网络适配器可通过主机中的物理网络适配器直接访问到外部网络。简而言之，这就好像局域网中添加了一台新的、独立的计算机一样。因此，虚拟机也会占用局域网中的一个IP地址，并且可以和其他终端进行相互访问。
NAT模式
NAT，是Network Address Translation的缩写，意即网络地址转换。NAT模式也是VMware创建虚拟机的默认网络连接模式。使用NAT模式网络连接时，VMware会在主机上建立单独的专用网络，用以在主机和虚拟机之间相互通信。
仅主机模式
仅主机模式，是一种比NAT模式更加封闭的的网络连接模式，它将创建完全包含在主机中的专用网络。仅主机模式的虚拟网络适配器仅对主机可见，并在虚拟机和主机系统之间提供网络连接。相对于NAT模式而言，仅主机模式不具备NAT功能，因此在默认情况下，使用仅主机模式网络连接的虚拟机无法连接到Internet(在主机上安装合适的路由或代理软件，或者在Windows系统的主机上使用Internet连接共享功能，仍然可以让虚拟机连接到Internet或其他网络)。

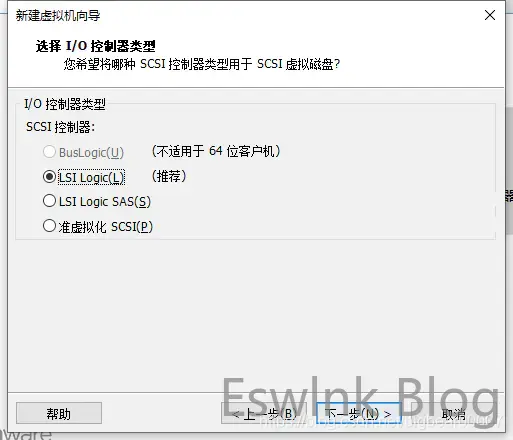

步骤10：I/O 设置（I/O控制类型默认即可）

在这里插入图片描述

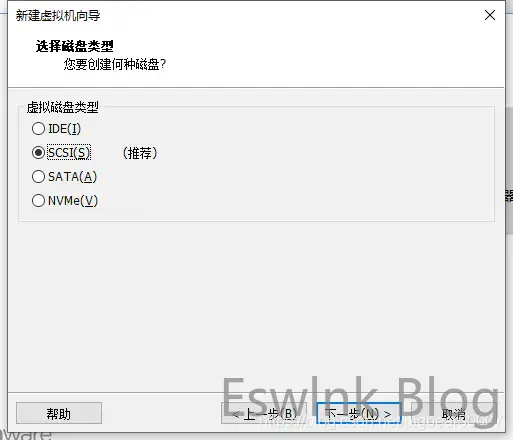

步骤11：磁盘设置（硬盘类型默认即可）

在这里插入图片描述

重点！ 这一步是重点！

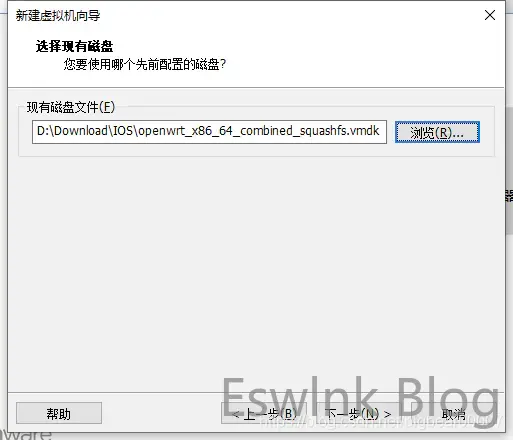

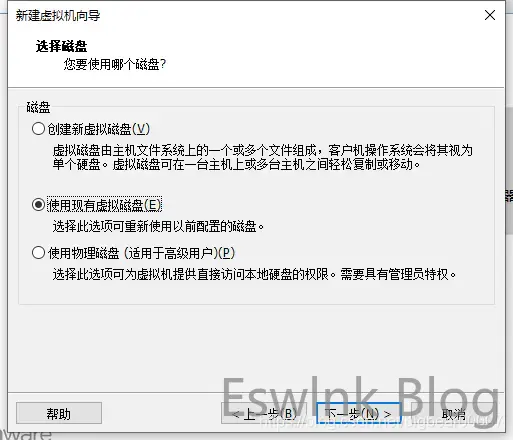

磁盘要选择 “使用现有虚拟磁盘” 并找到存放 .vmdk 固件的目录

在这里插入图片描述
在这里插入图片描述

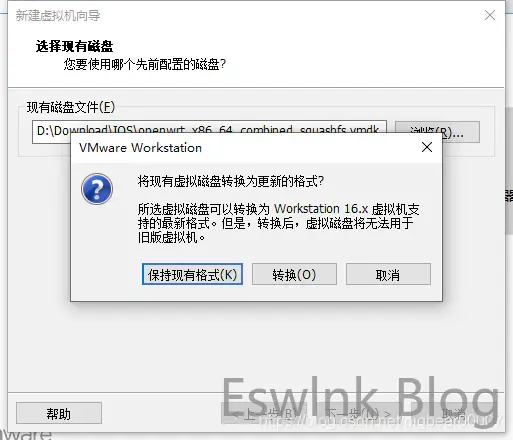

提示虚拟磁盘转换格式，选择：“保持现有格式”

在这里插入图片描述

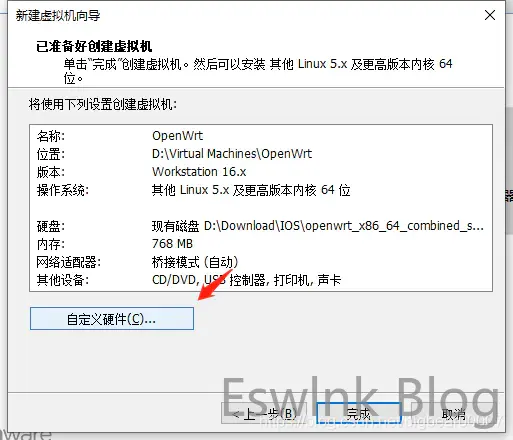

步骤11：自定义硬件（无用的硬件可以删除，如：显示器、其他设备）

在这里插入图片描述

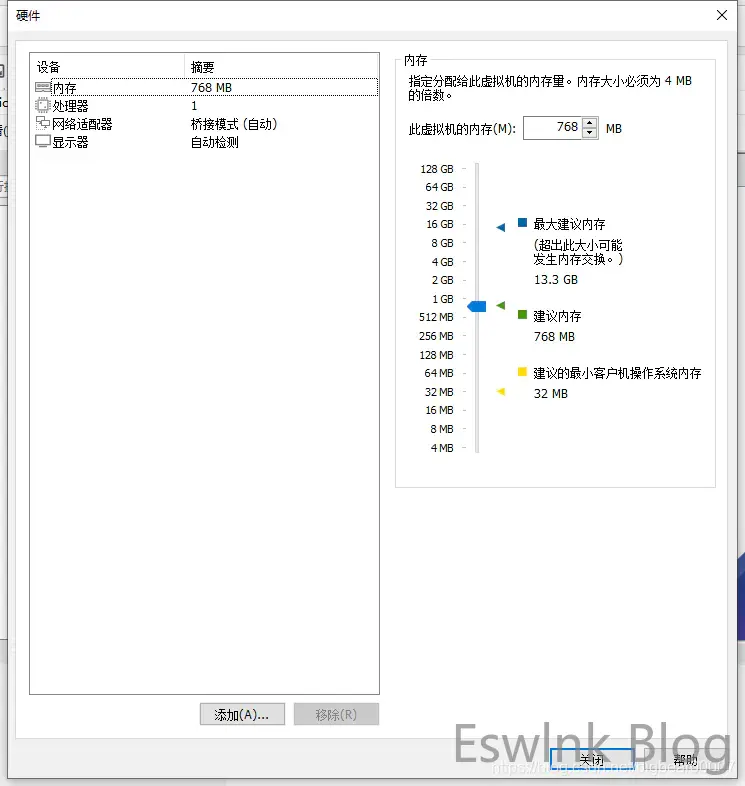

留下需要的硬件即可，如下图

在这里插入图片描述

配置openWRT

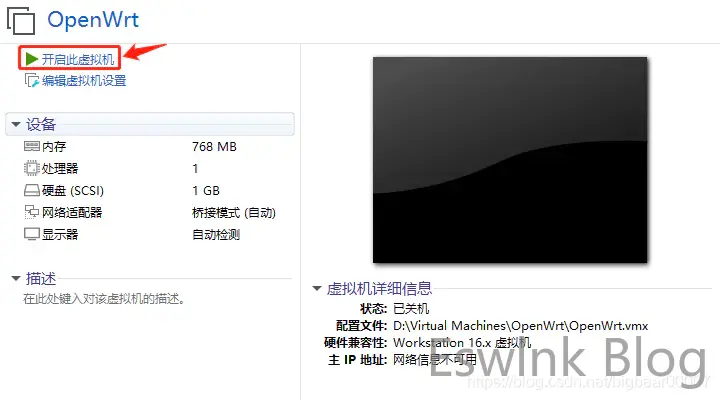

启动虚拟机

在这里插入图片描述

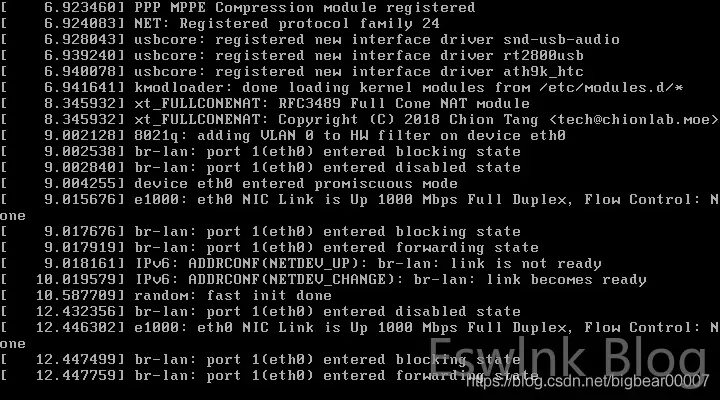

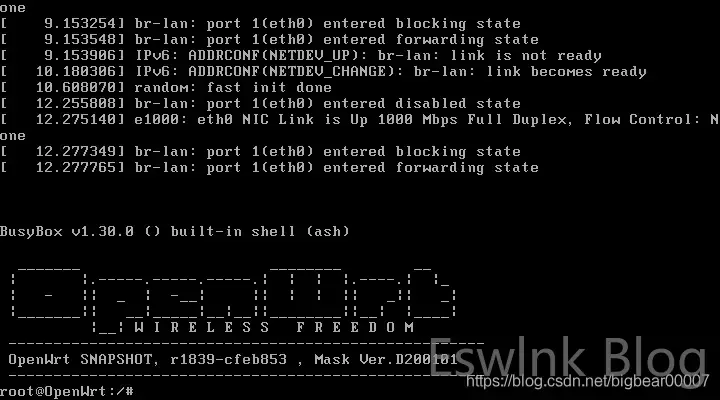

启动后会出现命名执行界面，说明 openWRT 系统启动了

在这里插入图片描述

按下回车键，可见下面界面

在这里插入图片描述

在物理机查看网络信息

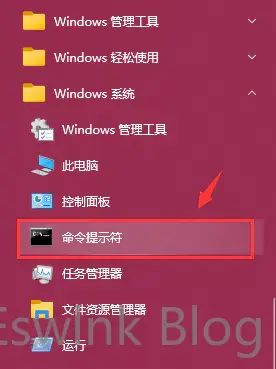

在 Windows 系统中找到 命名提示符 工具并打开

在这里插入图片描述

输入命令

ipconfig

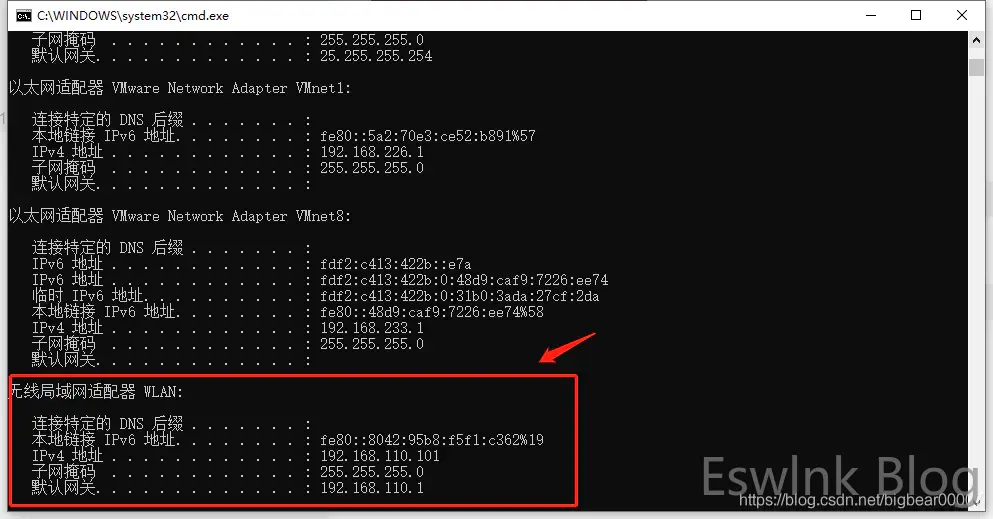

本人使用的是无线网络，找到对应的网卡，可获取本机IP、网关、子网掩码，记录起来备用

在这里插入图片描述

修改网络信息

返回虚拟机，输入命令

vi /etc/config/network

在出现的界面中按下键盘的 i 可进行编辑，默认ip为 192.168.2.1 ，需要按照物理机的网络信息编辑。

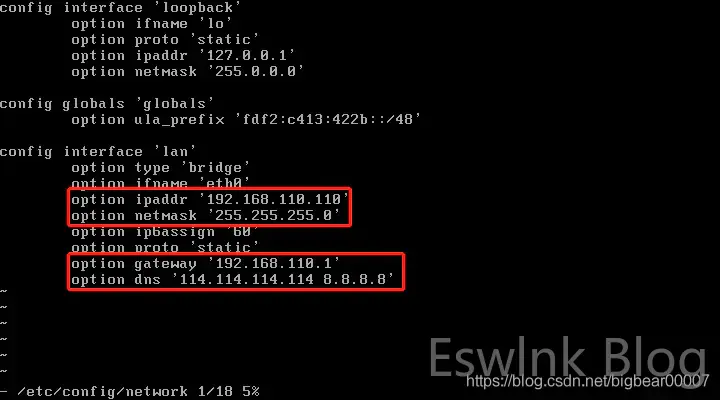

本人按物理机网络信息编辑后，如下图

在这里插入图片描述
  • option ipaddr ：ip地址
  • option netMask ：子网掩码
  • option gateway ： 网关
  • option dns ： DNS服务器地址

重启系统

修改 ip 后重启生效，输入命令

reboot

验证网络

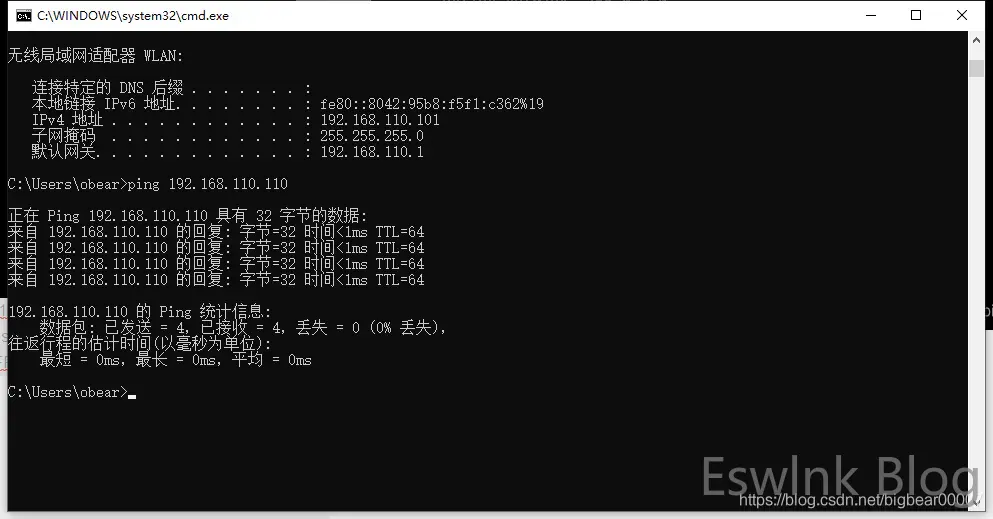

等待虚拟机重启后切换到物理机，输入命令

ping 192.168.110.110

注意：需要 ping 的 ip 以你设置的为准

在这里插入图片描述

上图说明物理机与虚拟机现在是可以互相访问了。

登陆openWRT

账号：root
密码：netflixcn.com

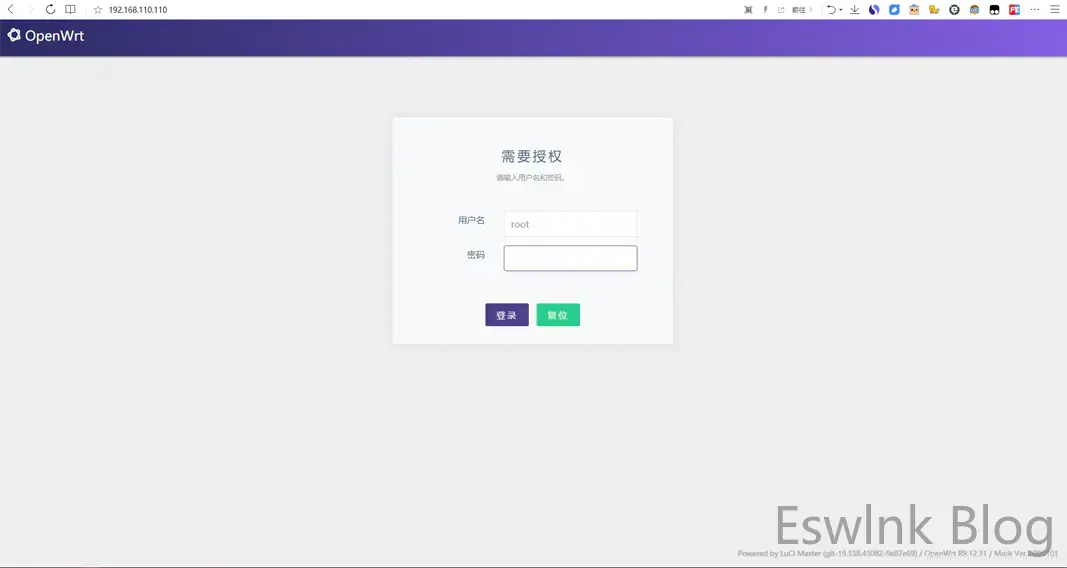

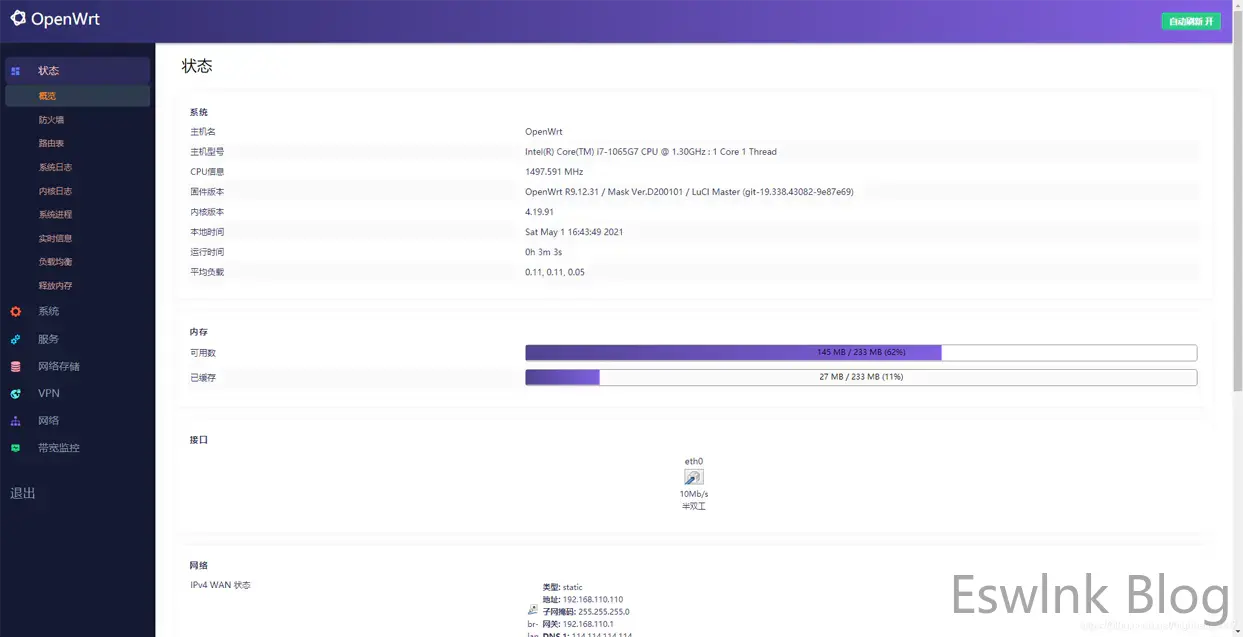

打开浏览器，输入地址 192.168.110.100

在这里插入图片描述
在这里插入图片描述

见上图所示，说明访问成功。

OpenWrt在 VMware中不能标识虚拟网络的解决方案

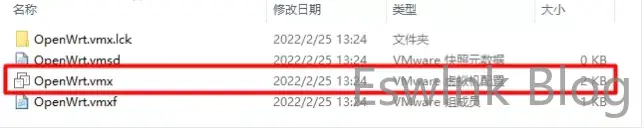

  1. 关闭虚拟机械的电力供应，然后去虚拟机器的存储地点，寻找虚拟机器的 VMX，使用笔记本电脑进行修改。
  2. 在配置档的末尾添加下列程式码，以便储存。它的功能是把虚拟网络卡的种类设定成 Intele1000，这样 OpenWrt就可以被发现。
ethernet0.vi rtua lDev="e1000"。
